1.1教学用途：

用于商用车气压制动系统结构、原理的认知，故障诊断能力的训练。

1.2技术参数：

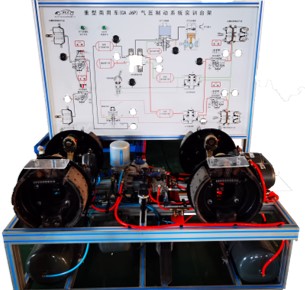

台架上具有的原车零部件有空气压缩机总成、空气干燥剂、前桥储气筒、后桥储气筒、手制动储气筒、再生储气筒、辅助储气筒、四回路保护阀、制动脚阀、驻车阀、4个车轮的制动气室、4个车轮的制动蹄、制动器、4个ABS电磁阀、ABS电磁阀供电端口、继动阀、制动管路、气压表16个、24V直流电源开关、空压机驱动电机开关。

台架上具有的非原厂部件有三项交流驱动电机、驱动皮带；

零部件布置位置大体与实车方向、位置接近；

压缩机具有机油润滑系统，有机油泵进行循环；

压缩机空气经过空气滤清器过滤；

压缩机具有冷却系统，有水泵进行循环。

每个部件摆放位置合理，美观，方便看清外观特征；

不同类别的气压管路通过不同颜色来表达（可参考实车管路颜色），管路走向简洁明了，方便看清管路走向，采用直走或拐直弯的布局；

台架有示教板，准确绘制其系统组成及部件连接图，管路颜色与实物管路颜色一致（被处理后的颜色）；

台架面板材质采用高质量铝朔板，表面铝材厚度为80丝。

驱动电机旋转部件，采用防护处理，防止异物被皮带挤压；

后桥制动管路处设置1个排大气开关、并联1个气压表，来模拟后桥制动管路漏气，开关直接串联在管路中即可，方便操作为原则；

前桥制动管路设置1个排大气开关、并联1个气压表，来模拟前桥制动管路漏气，开关直接串联在管路中即可，方便操作为原则；

从四回路保护阀上出来的管路分别连接4个排大气开关、并联4个气压表，来模拟制动管路漏气，开关直接串联在管路中即可，方便操作为原则；

气泵输出管路连接1个气压表、驻车制动气室管路设置1个排大气开关、并联1个气压表；

气压表采用6mm的气管路连接；

支撑台架使用4只万向脚轮；前二只万向带锁止功能脚轮；后二只万向脚轮；脚轮与台架用螺丝固定，方便设备维修与维护；脚轮：大于150mm×60mm(直径×宽度)；脚轮支撑强度≥200KG。

制动器部分采用防误夹伤保护，在运动零部件附件采用透明亚克力板遮挡。

质保期。在2年内，有非人为原因导致的损坏，可免费上门维修。
